市政污水池、工业废水池、排水井、化盐池等构筑物，长期面临复合腐蚀环境的严峻考验 —— 市政污水中的酸碱物质、工业废水中的高盐离子与有机溶剂、排水井的地下水渗透与微生物侵蚀，导致混凝土基层易碳化开裂、金属结构易锈蚀穿孔。传统防腐工艺如环氧涂层、玻璃钢衬里，在强腐蚀工况下普遍存在使用寿命短（1-3 年）、维修频繁、环保不达标等问题。
乙烯基树脂重防腐体系凭借耐酸碱、抗渗透、附着力强的核心优势，搭配科学的 "三步施工法" 与五大连贯节点控制，已成为重防腐场景的优选方案。本文结合 GB55030-2022《建筑与市政工程防水通用规范》、GB30981.2-2025《涂料中有害物质限量》等最新标准，从材料特性、施工工艺、节点控制、场景适配四大维度，系统解析乙烯基重防腐技术的应用要点。
乙烯基酯树脂作为重防腐核心基材，通过分子结构改性实现对强腐蚀介质的精准防护，主流产品分为四大类，适配不同工况需求：
材料型号 | 核心特性 | 适用场景 | 关键技术参数 |
975 型通用型 | 均衡耐酸碱、施工性好 | 市政污水池、综合废水池 | 固体含量≥95%，粘结强度≥5.2MPa，耐 50% 酸碱浸泡 168h 无异常 |
977 型耐酸专用型 | 抗强酸腐蚀、耐高温 | 硫酸围堰池、酸洗废水池 | 70℃下耐 98% 硫酸浸泡 168h 无变色，干膜硬度≥85D |
704 型耐碱专用型 | 抗强碱渗透、柔韧性优 | 氢氧化钠池、碱性废水池 | 耐 50% 氢氧化钠浸泡 1 年涂层完整率 100%，断裂伸长率≥3% |
6900 型高温高盐专用型 | 耐 80℃高温、抗盐离子侵蚀 | 化盐池、高温废水池 | 80℃盐溶液浸泡 1000h 无溶胀，防火等级达 B1 级 |
• 封闭剂：6716 型高渗透封闭剂，能深入混凝土毛细孔形成防渗膜，降低基层吸水率至 1% 以下，为后续涂层提供稳固基础；
• 找平材料：6715 型环氧腻子，邵氏硬度≥80D，可修复基层≤5mm 的裂缝和凹凸缺陷，找平后表面平整度偏差≤2mm/m²；
• 增强材料：中碱玻璃纤维布（厚度 0.2mm，经纬向拉伸强度≥1000N/25mm），用于重点区域增强，提升防腐层抗冲击和抗裂性能；
• 稀释剂：XC204 型专用稀释剂，VOC 含量≤150g/L，符合 GB30981.2-2025 环保标准，避免传统溶剂对环境和施工人员的危害。
• 全场景适配：通过差异化选型，覆盖酸碱、高温、高盐等多元腐蚀环境，适用范围较传统工艺提升 4 倍以上；
• 长效耐久性：正常工况下使用寿命普遍超 5 年，化盐池等场景可达 8-10 年，较环氧涂料寿命提升 300%；
• 抗渗性优异：成型后涂层渗透系数≤1×10⁻¹⁰ cm/s，彻底解决污水渗漏导致的基层损坏问题；
• 施工便捷性：可采用喷涂、滚涂、刮涂等多种方式，施工周期较玻璃钢工艺缩短 80%，局部损坏可直接补涂无需整体返工。
2026 年 6 月 1 日实施的 GB30981.2-2025 标准明确要求，工业防腐涂料 VOC 含量≤80g/L（重点区域≤50g/L），乙烯基系列材料均满足该要求，且不含铅、铬、汞等重金属防腐剂，甲醛释放量≤0.1g/kg，施工过程无有毒气体挥发，符合食品级安全标准，可通过绿色产品认证。

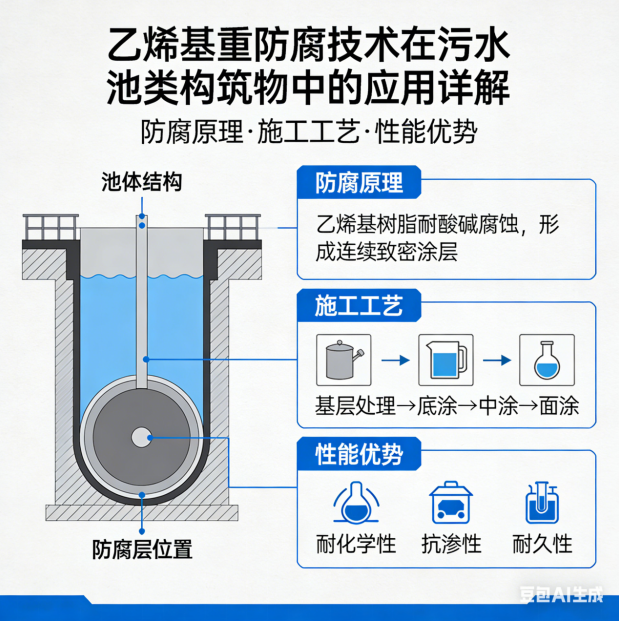

针对污水池、排水井等构筑物的结构特点和腐蚀特性，乙烯基重防腐施工采用 "基层处理→分层防护→质量检测" 三步核心流程，每一步均设置关键控制点，确保施工质量与防腐效果。
基层处理质量直接决定防腐层附着力和使用寿命，需根据基材类型（混凝土 / 金属）采取针对性处理方案，核心目标是实现 "清洁、干燥、坚实、平整"。
1. 预处理：确保基层自然养护 28 天以上，含水率≤6%（采用碳化深度法检测），若含水率超标需采用通风烘干或涂刷防潮剂处理；
2. 清理除污：用机械打磨去除表面浮浆、疏松骨料和凸起物，露出坚实基层；油污部位用 10% 氢氧化钠溶液冲洗，再用清水中和至 pH 值 7-8；
3. 缺陷修复：宽度≤0.2mm 的裂缝用 6716 封闭剂灌注，宽度＞0.2mm 的裂缝采用 "切割 V 型槽→清理→填缝→找平" 处理，深度≥5mm 的凹陷用 6715 腻子填充；
4. 粗糙度控制：采用喷砂或角磨机打磨，使表面粗糙度达到 40-75μm，形成均匀的凹凸纹理，增强与底涂层的机械咬合力；
5. 最终清理：用无油压缩空气吹扫表面粉尘，再用蘸有专用稀释剂的棉布擦拭，确保无灰尘、油污、水分残留。
示意图 1：混凝土基层处理流程（可生成：打磨作业图→裂缝修复示意图→基层清理验收图）
1. 除锈处理：采用喷砂除锈，磨料选用 1.0-1.5mm 石英砂（含水率≤0.5%），压缩空气压力 0.5-0.6MPa，喷嘴距表面 100-150mm，以 75° 夹角移动，除锈等级达到 Sa2.5 级（表面呈现均匀灰白色金属光泽）；
2. 焊道处理：用角磨机将焊道打磨至 R≥5mm 圆弧过渡，避免锐角导致涂层应力集中开裂；
3. 时效性控制：喷砂后 4 小时内必须完成底漆施工，防止金属表面返锈；
4. 清洁检验：用干净棉布擦拭表面，无粉尘、锈迹、油污，粗糙度符合 40-75μm 要求。
分层防护采用 "封闭打底→找平增强→面涂防护" 的递进式结构，根据防腐等级要求（普通级≥500μm，加强级≥700μm，重防腐级≥1000μm）调整涂层厚度和增强层数。
• 材料配置：6716 封闭剂按产品说明比例混合（通常甲：乙 = 100:4），用电动搅拌器搅拌 3 分钟至无条纹，25℃下熟化 15 分钟后使用；
• 施工方式：采用高压无气喷涂（喷嘴口径 0.4mm，压力 15-18MPa）或滚涂，确保均匀覆盖基层，无漏涂、流挂；
• 厚度控制：湿膜厚度 80-100μm，干膜厚度 40-50μm，施工后养护 24 小时（25℃条件下）至完全固化；
• 质量要求：涂层与基层粘结牢固，用指甲划刻无起皮现象，表面无针孔、气泡。
1. 腻子找平：若基层平整度偏差＞2mm/m²，刮涂 6715 环氧腻子 1-2 遍，每遍厚度 0.3-0.5mm，打磨后表面光滑无毛刺；
2. 增强层施工（重防腐场景必备）：
◦ 采用 "三布六油" 工艺：先涂刷第一道乙烯基树脂（用量 0.3kg/m²），立即铺贴玻璃纤维布（从底部向上螺旋式铺贴，搭接宽度 50mm），用消泡辊排除气泡，再涂刷第二道树脂（用量 0.4kg/m²）浸透玻璃布，确保无白茬；
◦ 分层施工：相邻层玻璃布纤维方向交叉 90°，每层间隔时间≥4 小时（25℃实干条件），阴阳角部位加贴 100mm 宽玻璃布补强，形成 R≥20mm 圆弧；
1. 养护要求：增强层施工完成后养护 48 小时，确保树脂完全固化，粘结强度≥3MPa。
示意图 2：分层防护施工细节（可生成：封闭剂喷涂图→玻璃布铺贴示意图→阴阳角补强节点图）
• 材料选择：根据工况选用对应型号乙烯基树脂面漆（如污水池用 975 型，酸液池用 977 型）；
• 配置要求：严格按甲：乙: 丙（引发剂：促进剂）比例混合，搅拌均匀，25℃下使用时限为 4 小时，避免超时固化；
• 施工操作：滚涂或喷涂 2-4 遍，第一道用量 0.2kg/m²，后续每道用量 0.15kg/m²，每道间隔 24 小时；
• 厚度控制：普通防腐总干膜≥500μm，重防腐场景（如制药废水池）≥1000μm，用磁性测厚仪每 10㎡检测 3 点，允许偏差≤-10%；
• 外观要求：色泽均匀，无流挂、针孔、裂纹，桔皮深度≤50μm。
质量检测贯穿施工全过程，重点把控 "附着力、厚度、完整性" 三大核心指标，验收流程严格遵循 GB50224《建筑防腐蚀工程施工质量验收规范》。
检测项目 | 检测时间 | 检测方法 | 合格标准 |
基层含水率 | 封闭施工前 | 碳化深度法 | ≤6%（混凝土）、无返锈（金属） |
涂层厚度 | 每道涂层施工后 | 磁性测厚仪（每 10㎡3 点） | 符合设计厚度，偏差≤-10% |
附着力 | 增强层固化后 | 划格法（1mm×1mm 方格） | 胶带撕脱无脱落，附着力≥3MPa |
外观质量 | 每道工序完成后 | 目测 + 5 倍放大镜 | 无气泡、裂纹、漏涂、流挂 |
1. 电火花检测：采用 30kV 电火花检测仪，探头移动速度 300mm/s，100% 覆盖涂层表面，无击穿现象（无火花产生）；
2. 闭水试验：向池内注水至设计水位，维持 48 小时，水位下降率≤2%，池壁、池底无渗漏痕迹；
3. 第三方检测：委托具备资质的机构检测涂层耐化学性、粘结强度等指标，出具合格检测报告；
4. 文件验收：收集施工记录（基面处理照片、每层涂装时间、环境温湿度记录）、材料合格证、检测报告等，形成完整验收文件。
示意图 3：质量检测关键环节（可生成：厚度检测操作图→电火花检测示意图→闭水试验验收图）
污水池、排水井等构筑物的渗漏和腐蚀多发生在节点部位，需重点把控五大连贯节点的施工质量，形成全方位无死角的防护体系。
• 结构特点：应力集中区域，易因沉降或温度变化导致涂层开裂；
• 处理方案：转角处打磨成 R≥50mm 圆弧，先涂刷封闭剂，再加贴两层 100mm 宽玻璃布补强，增强层厚度比普通区域增加 20%，面涂施工时多涂刷 1 遍；
• 示意图 4：池壁与池底转角处理节点（可生成：圆弧打磨示意图→分层补强剖面图）
• 结构特点：材质交接处（金属 / 混凝土），易产生缝隙渗漏；
• 处理方案：
a. 管道表面除锈至 Sa2.5 级，涂刷专用底涂；
b. 管道与混凝土交接处凿出 100×50mm 凹槽，清理后填充环氧腻子；
c. 铺贴玻璃布时，管道周边采用 "包管" 方式，搭接宽度≥100mm；
d. 面涂施工时，管道与池壁过渡区域扩大涂刷范围，确保无死角。
• 结构特点：构筑物伸缩变形部位，涂层易被拉裂；
• 处理方案：
a. 缝内填充弹性密封胶（耐腐型），表面用环氧腻子找平；
b. 铺设 200mm 宽玻璃纤维布作为增强层，跨越缝隙两侧各 100mm；
（注：文档部分内容可能由 AI 生成）
